МОДЕЛИ ТАНКОВ В МАСШТАБЕ 1:43

Сделай сам

Если вы не видите фотографии в моем блоге скорее всего причина в этом https://www.aleksandr-kuzmin.ru/2020/01/ne-otobrazhayutsya-kartinki-v-blogger-est-reshenie.html. Рекомендую работать через Оперу с VPN.

3D модели  в масштабе 1:43

Чертятся в М 1:1, потом уменьшаются по потребности и экспортируются в формат STL и печатаются на 3D принтере.

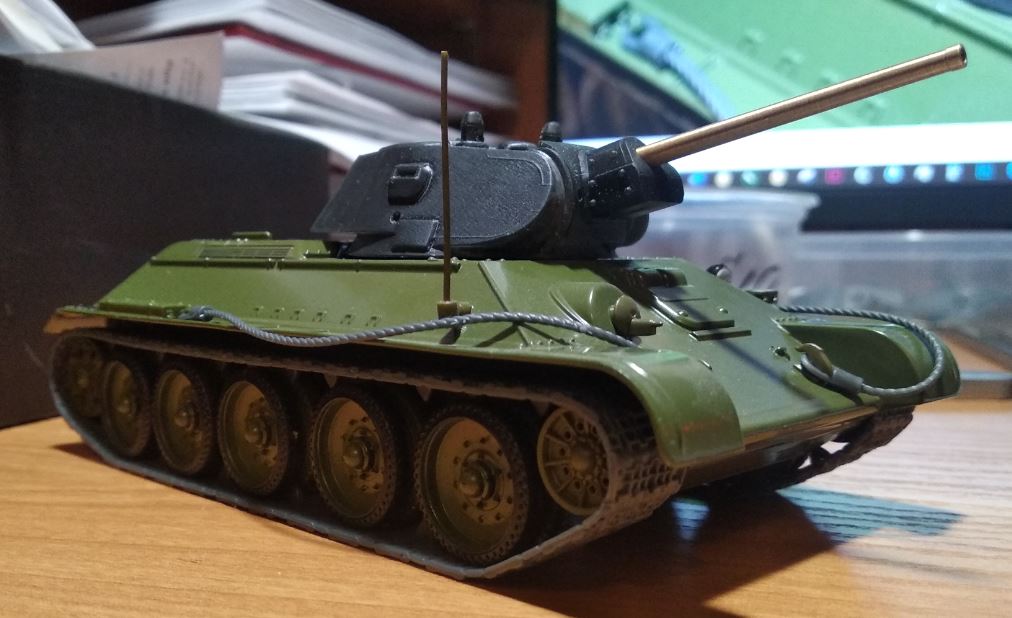

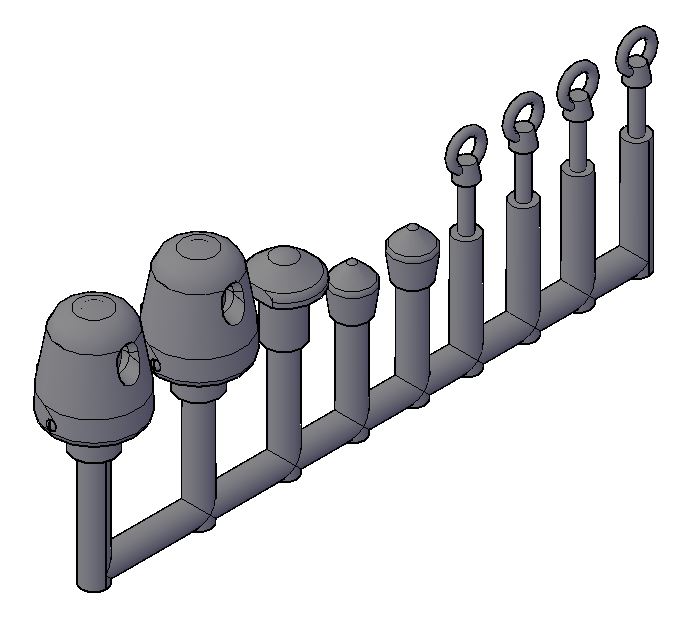

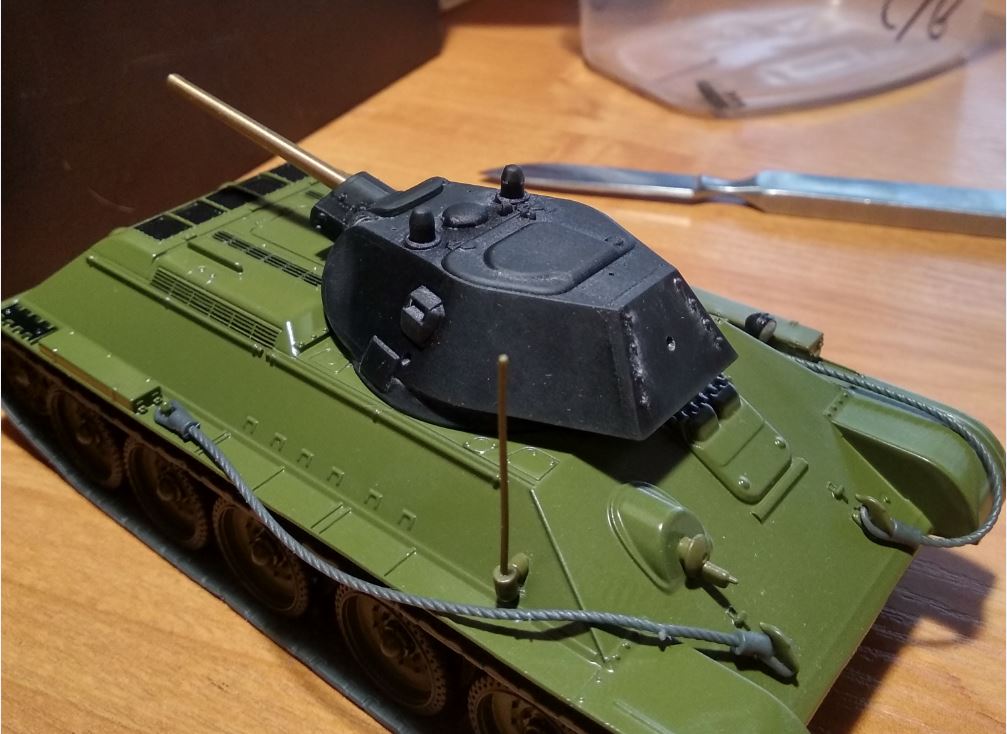

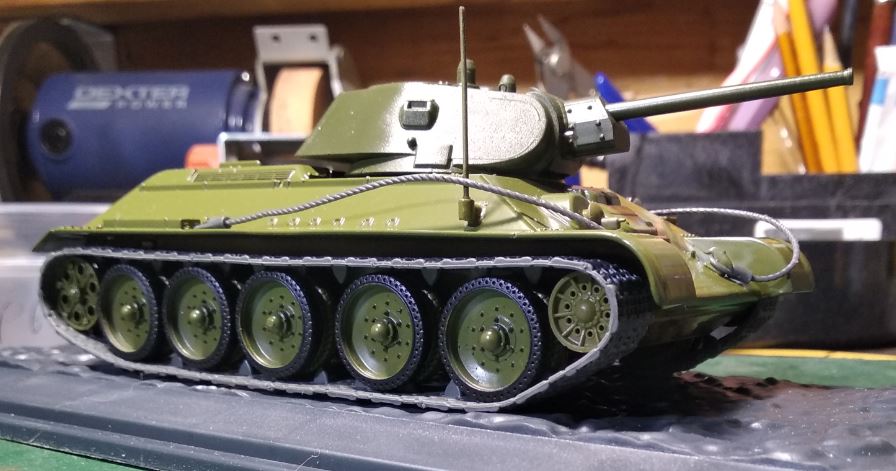

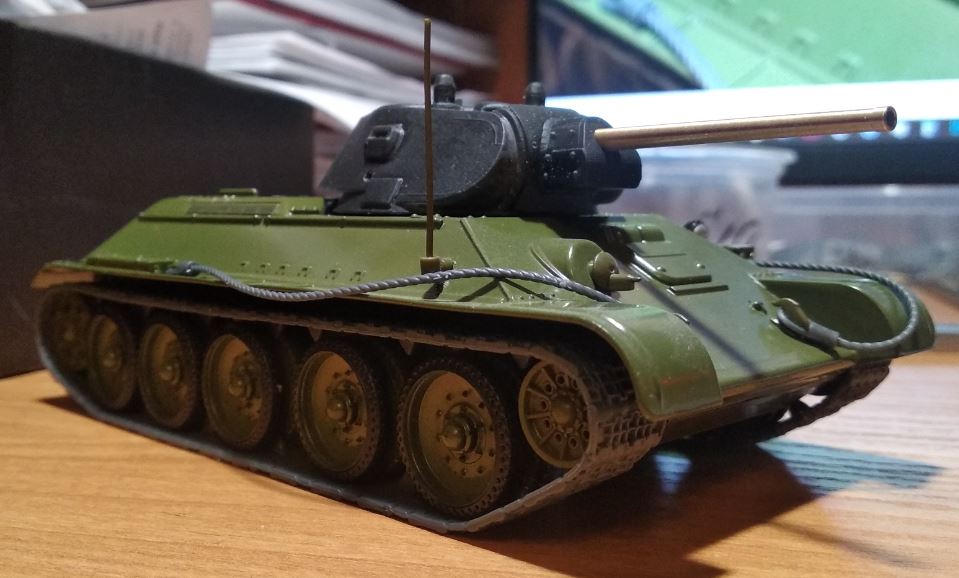

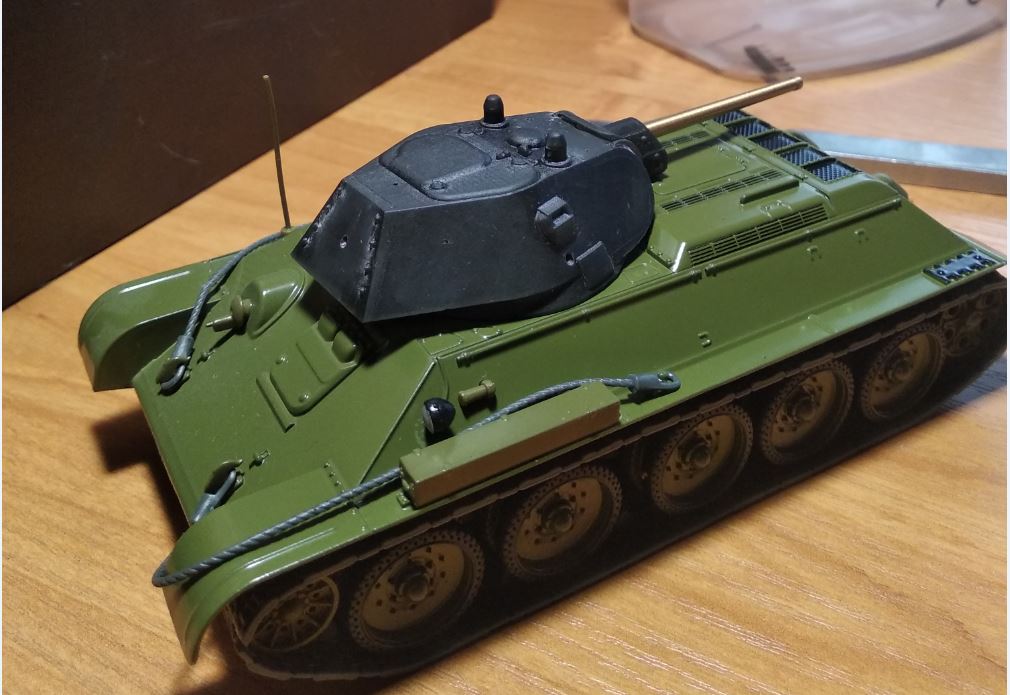

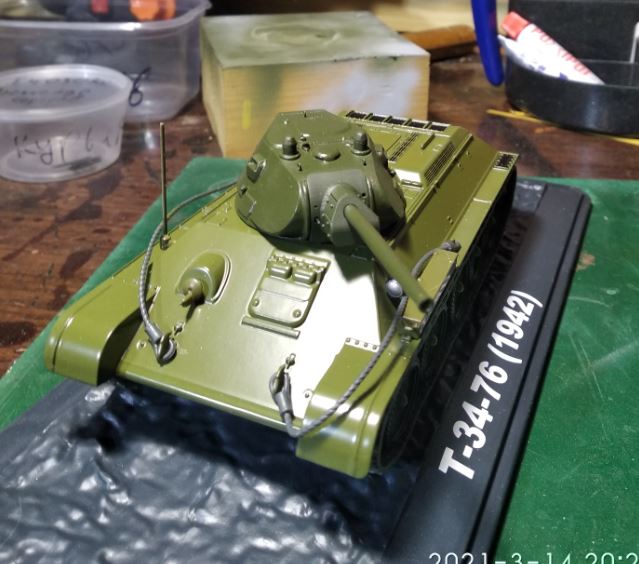

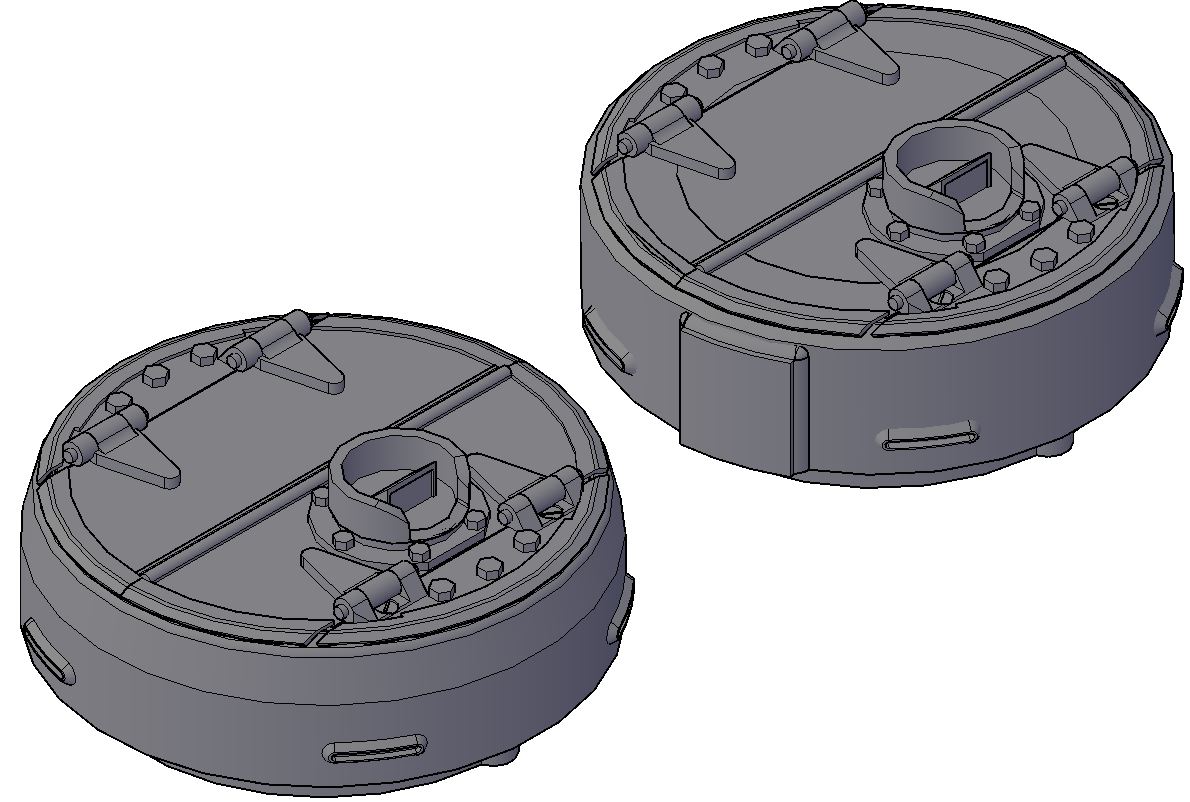

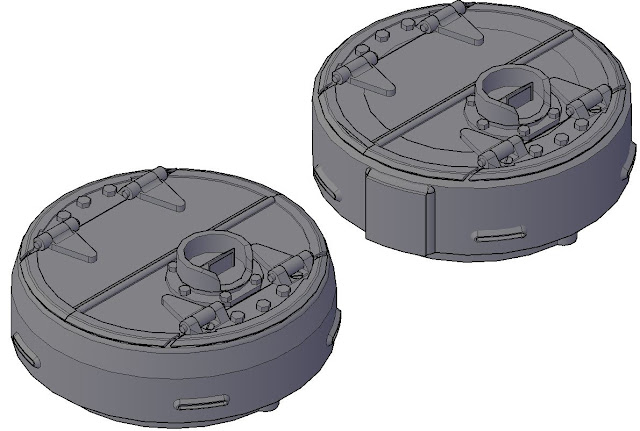

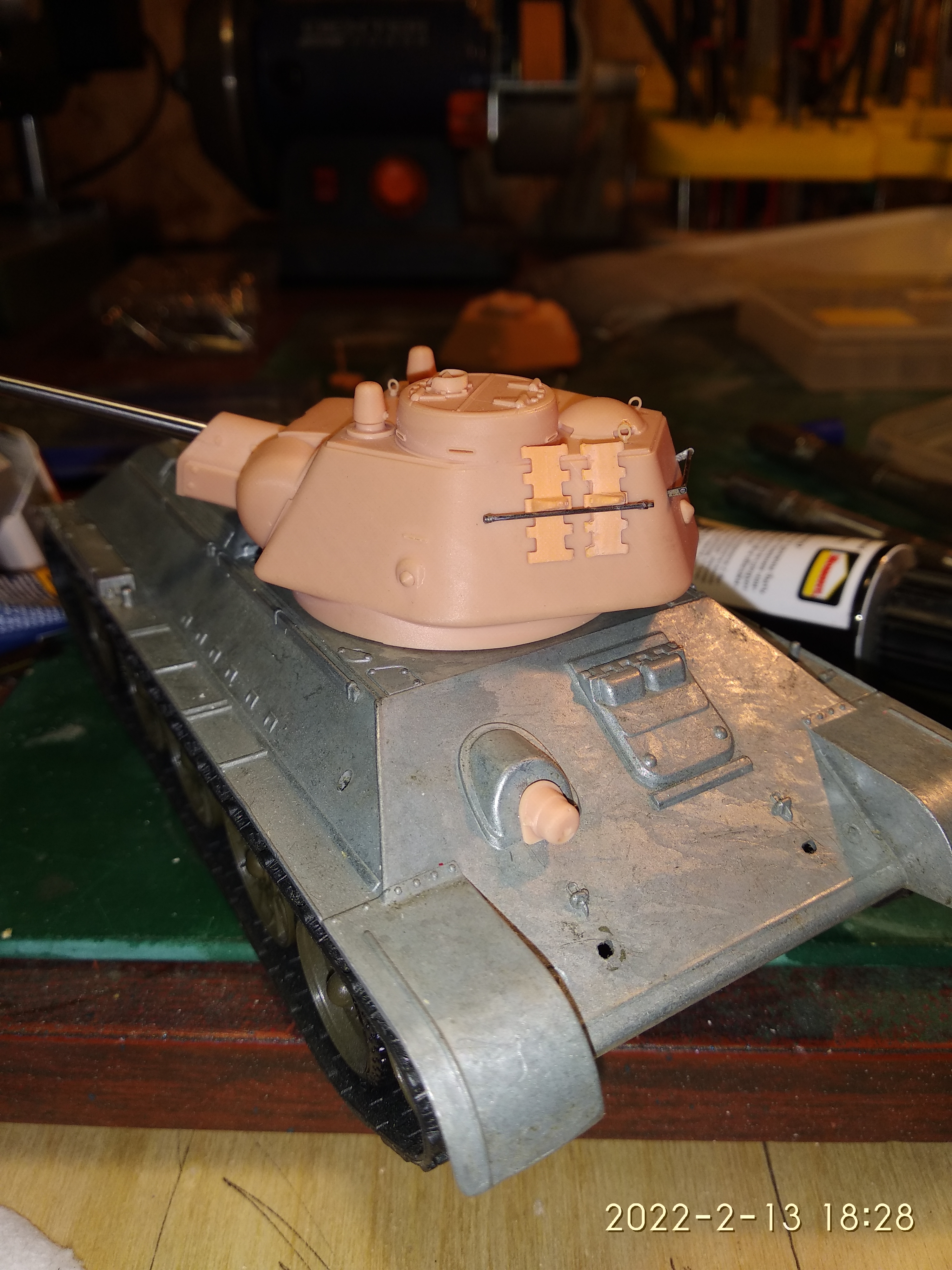

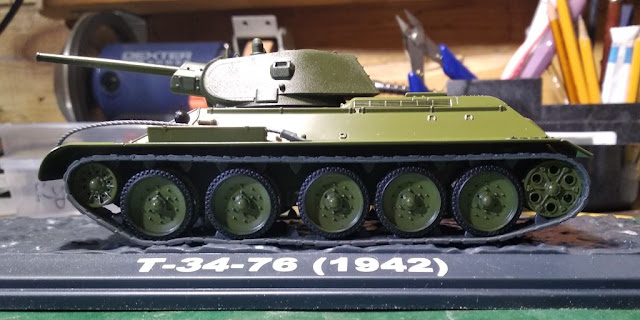

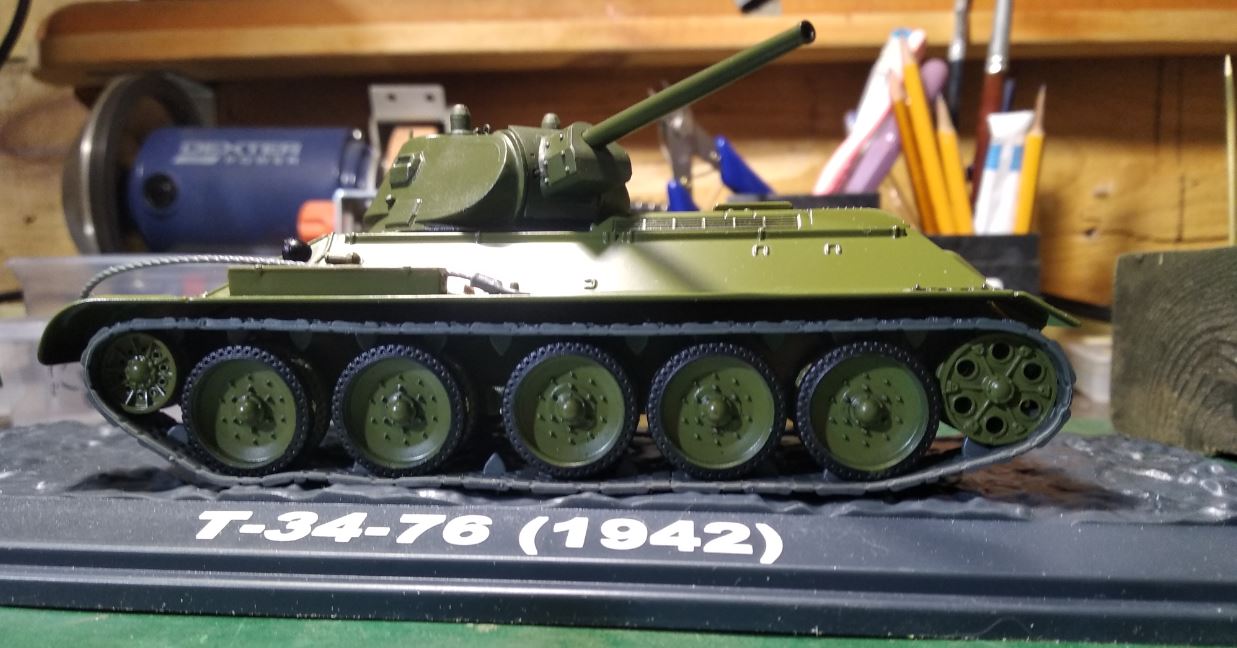

Конверсия модели Т-34-76 в масштабе 1-43. Два варианта башни «гайка» и набор для ОТ-34 голова огнемета ОТ-34 и башенный стакан антенны.

Модель сварной башни танка Т-34  34.30.сб10

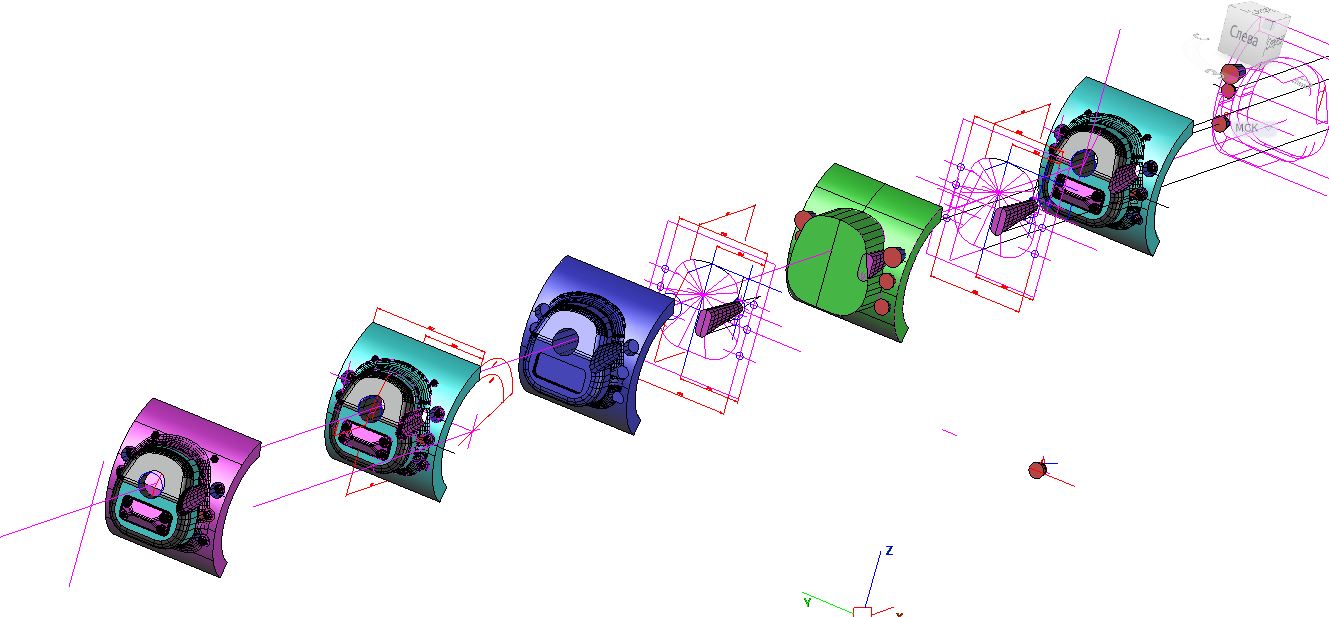

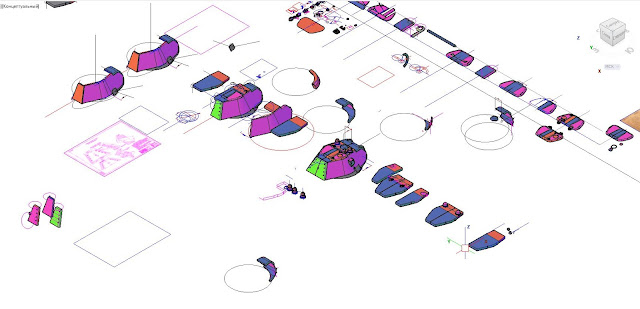

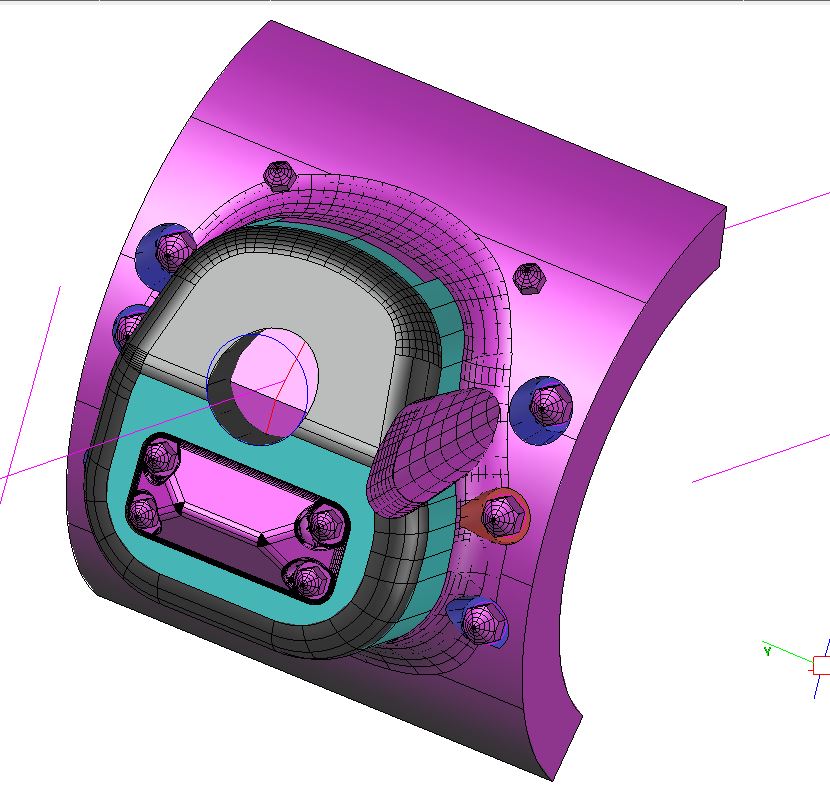

Фрагменты этапов творческого процесса

Один из результатов печати, скорее всего на этой технологии и остановлюсь

Поскольку на модельных фронтах сложилась следующая оперативная обстановка

Обсуждение моделей КВ в масштабе 1:43

http://rcforum.ru/showthread.php?t=63233

http://rcforum.ru/showthread.php?t=60535

http://rcforum.ru/showthread.php?t=63532

http://rcforum.ru/showthread.php?t=64540

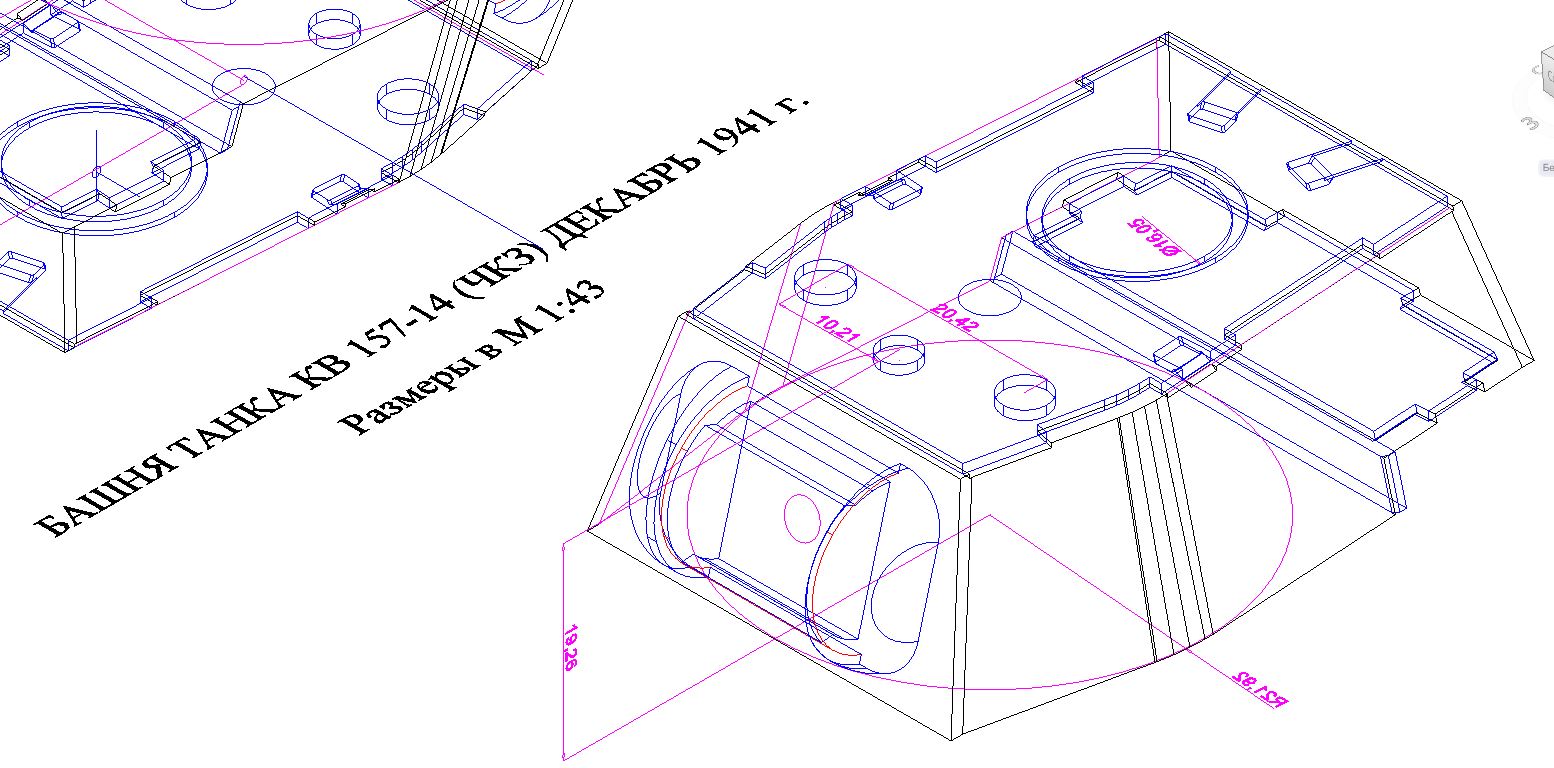

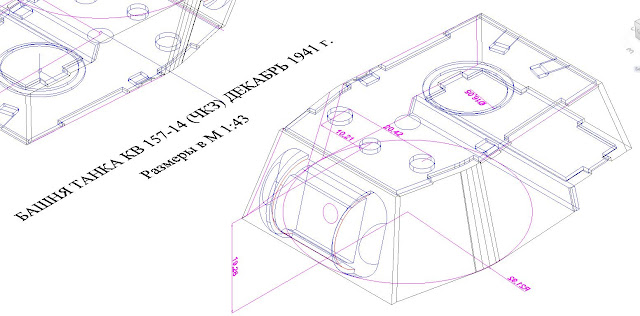

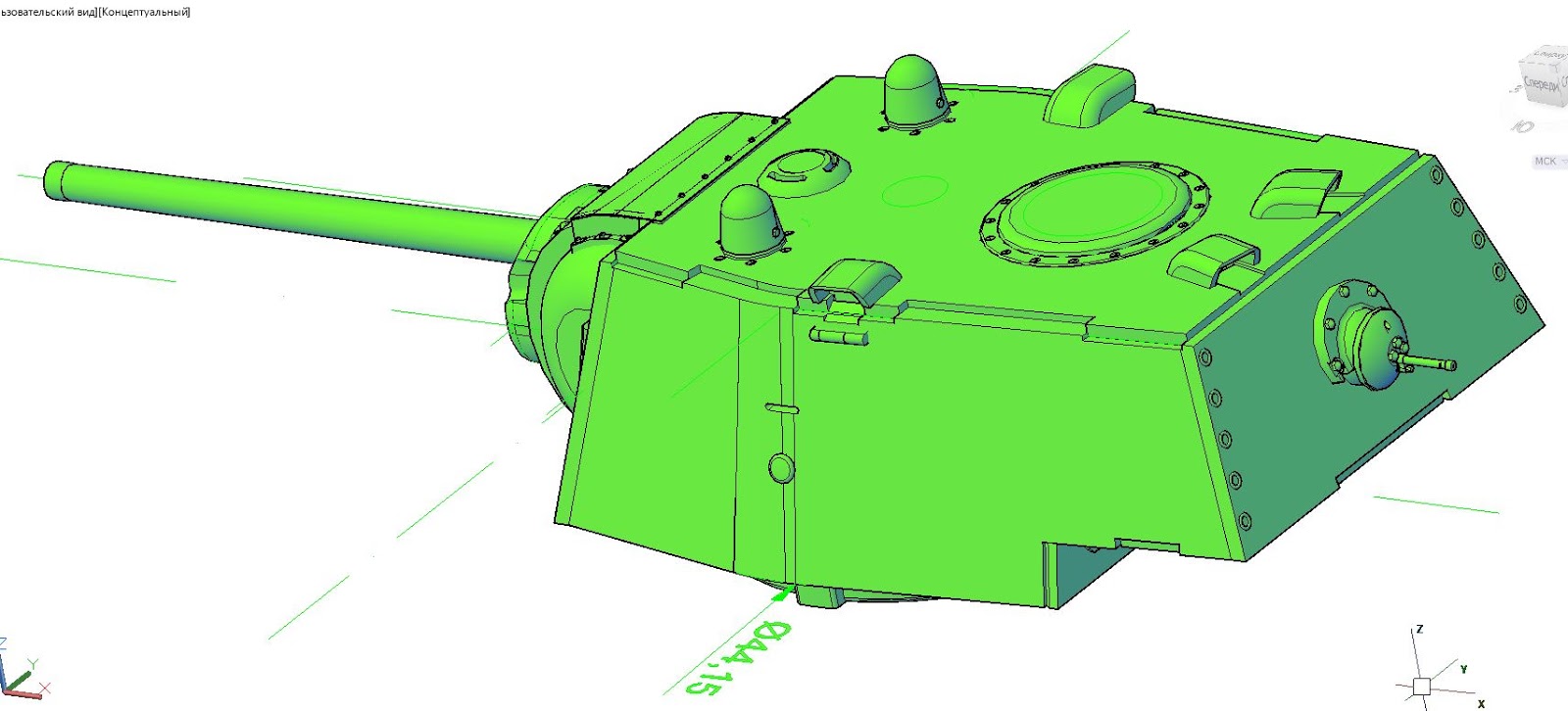

Окончательный вариант сборки 3D модели башни танка КВ 157-14 в масштабе 1:43. Осталось напечатать. Самое интересное Autodesk Inventor не понимает 3D модель в формате DWG, я так и эдак. Сохранил в AutoCAD в формате IGES и открыл в Autodesk Inventor, после чего сохранил в STL. Напрямую из AutoCAD экспортировать в STL смысла не имеет, невозможно регулировать параметры точности модели.

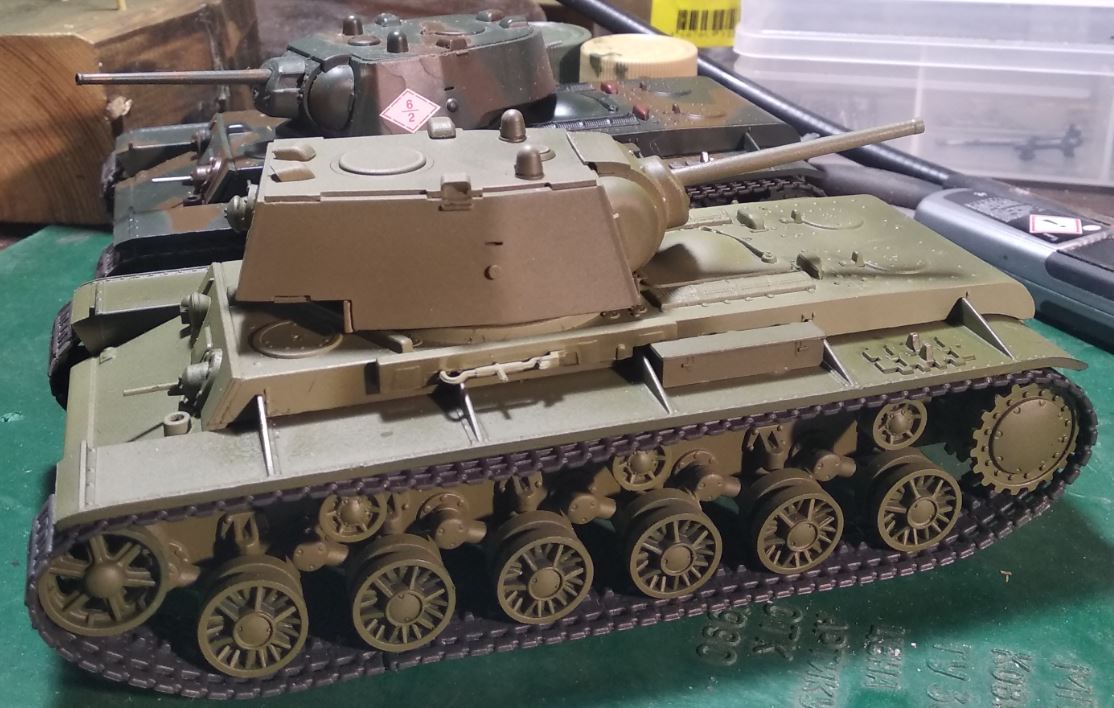

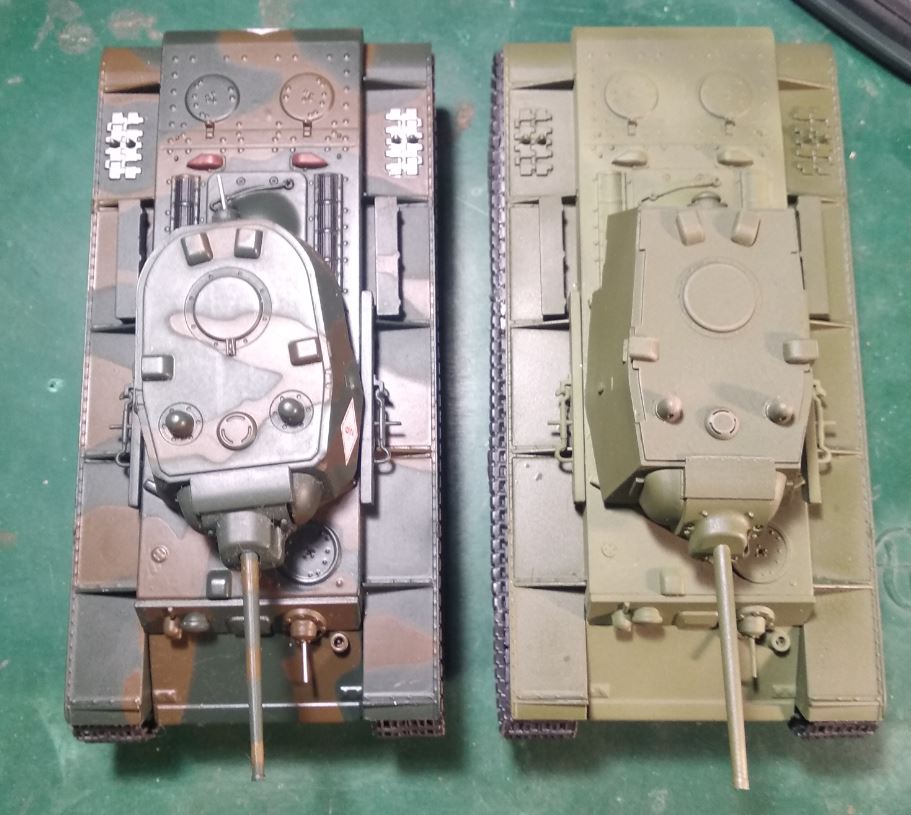

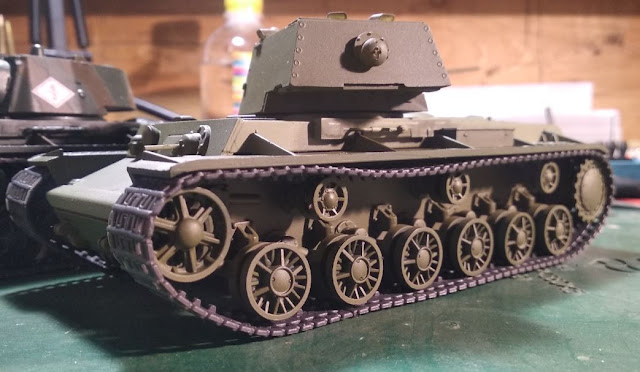

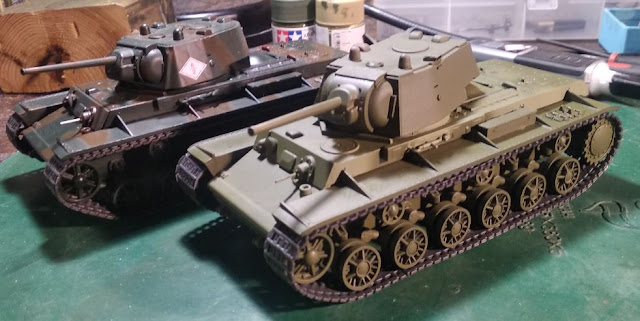

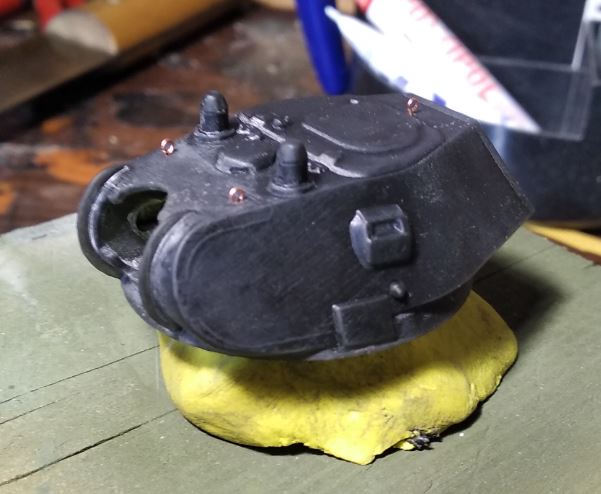

Первый и пока единственный образец башни отлитой из полиуретановой смолы. Сравнение с журналкой. Как не трудно заметить у журналки  перископы сделаны не правильно. В отличие от Т-34, нижняя опорная втулка перископа на КВ вставлялась с внутренней стороны крыши башни. У меня вариант без зенитного пулемета. С открытием крышки люка решил не заморачиваться слишком мелкие детали получаются.

Этапы творческого процесса.

Творчеством в бумажном виде заниматься стало не интересно. Перешел на твердотельное моделирование. Если у кого есть соображения по изготовлению моделей танков пишите dwg1905@gmail.com

Результат печати на принтере фирмы EnvisionTEC

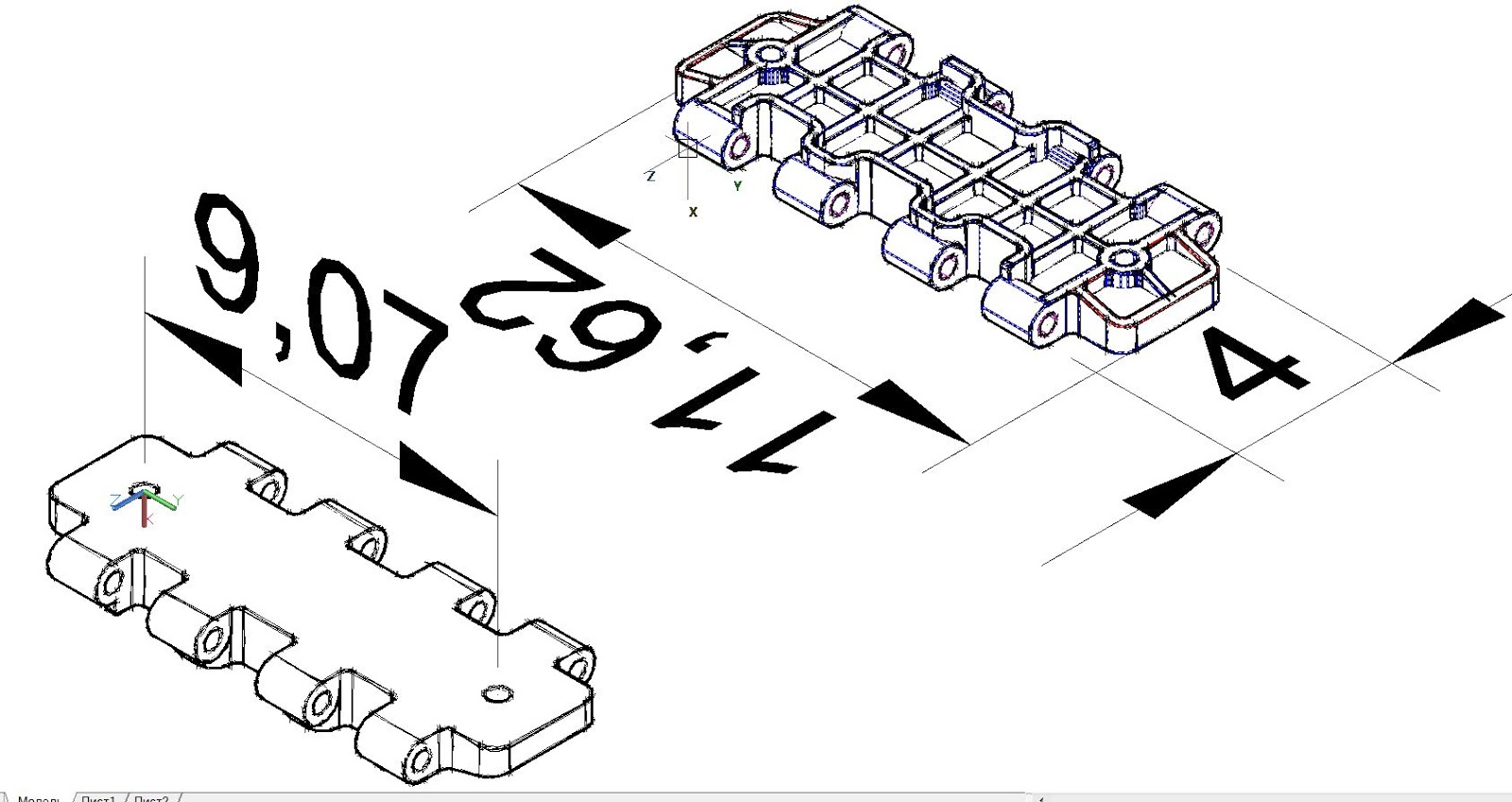

Трак в формате STL

Предварительная печать на не очень точном 3D принтере

Печать на ювелирном принтере, есть дефекты, придется доработать модель в сторону упрощения

Проект с «гайкой» пока задвинул, что-то очень много народа толчется на одном месте. Оно и понятно это самая простая башня танка Т-34 в варианте завода № 183.

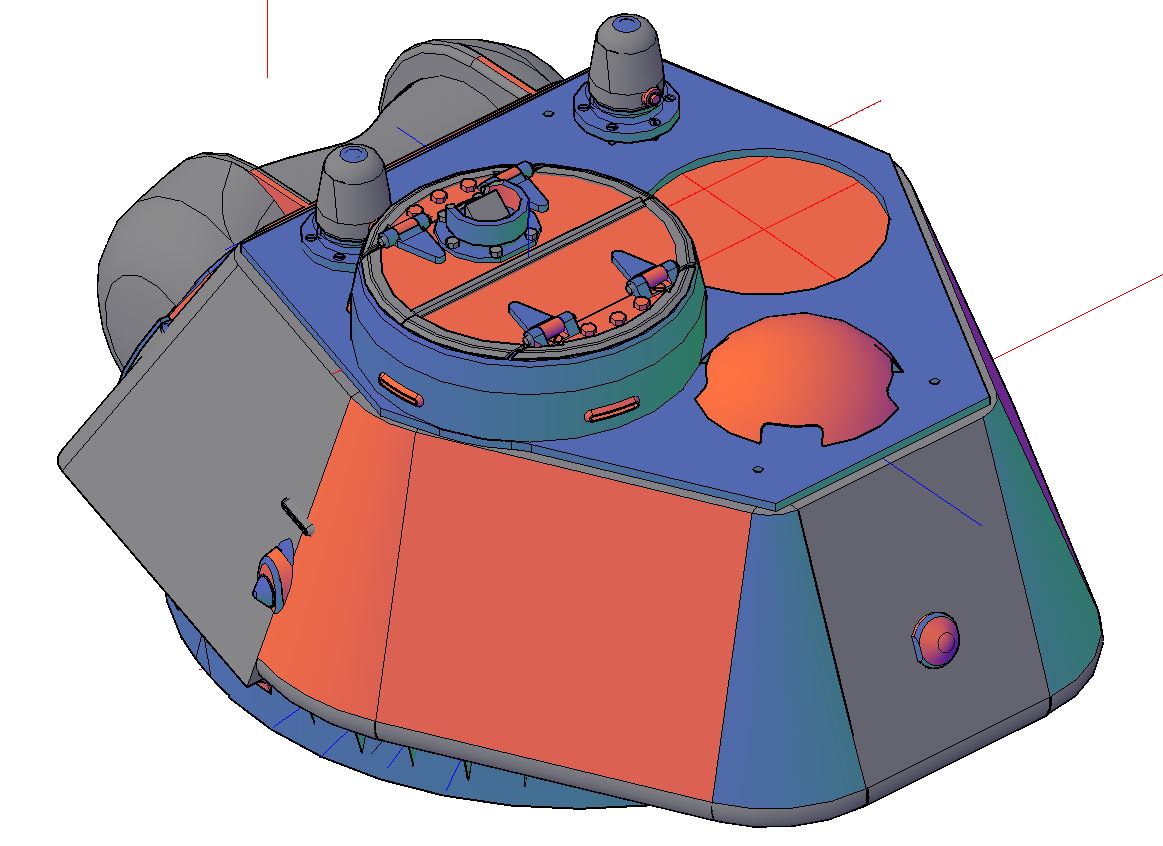

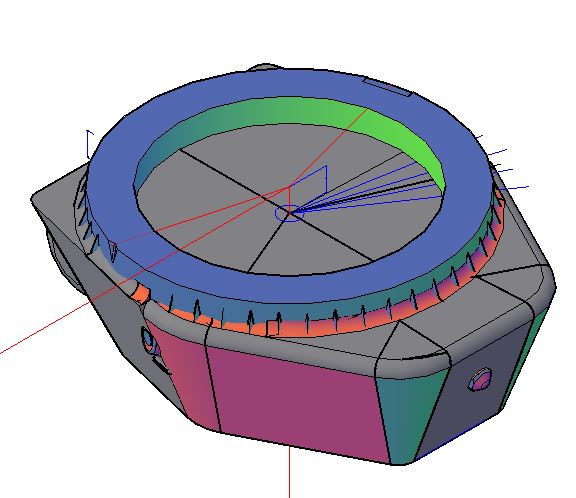

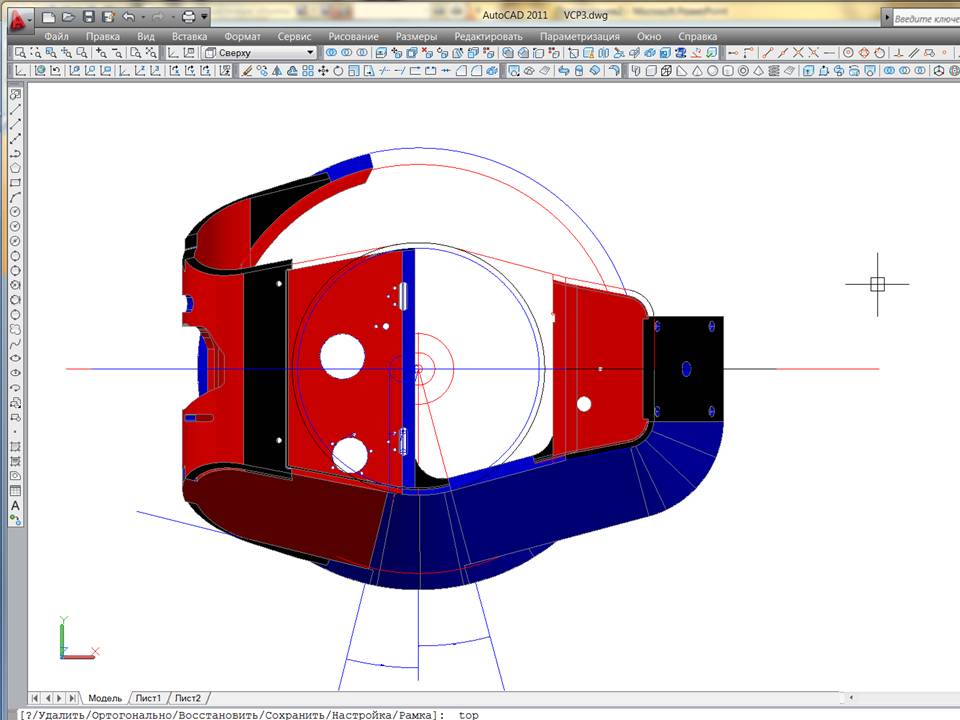

Поэтому занялся литой башней 34.30.182 и ее разновидностями. Задача оказалась сложнее чем думал. Как ее с одной логарифмической линейкой проектировали не понятно.

Критиковать модели я не буду, не нравится сделай сам.

Танк Т-34-85

Производитель: IXO

Танк Т-34-85

Производитель:

Start Scale Models (SSM)

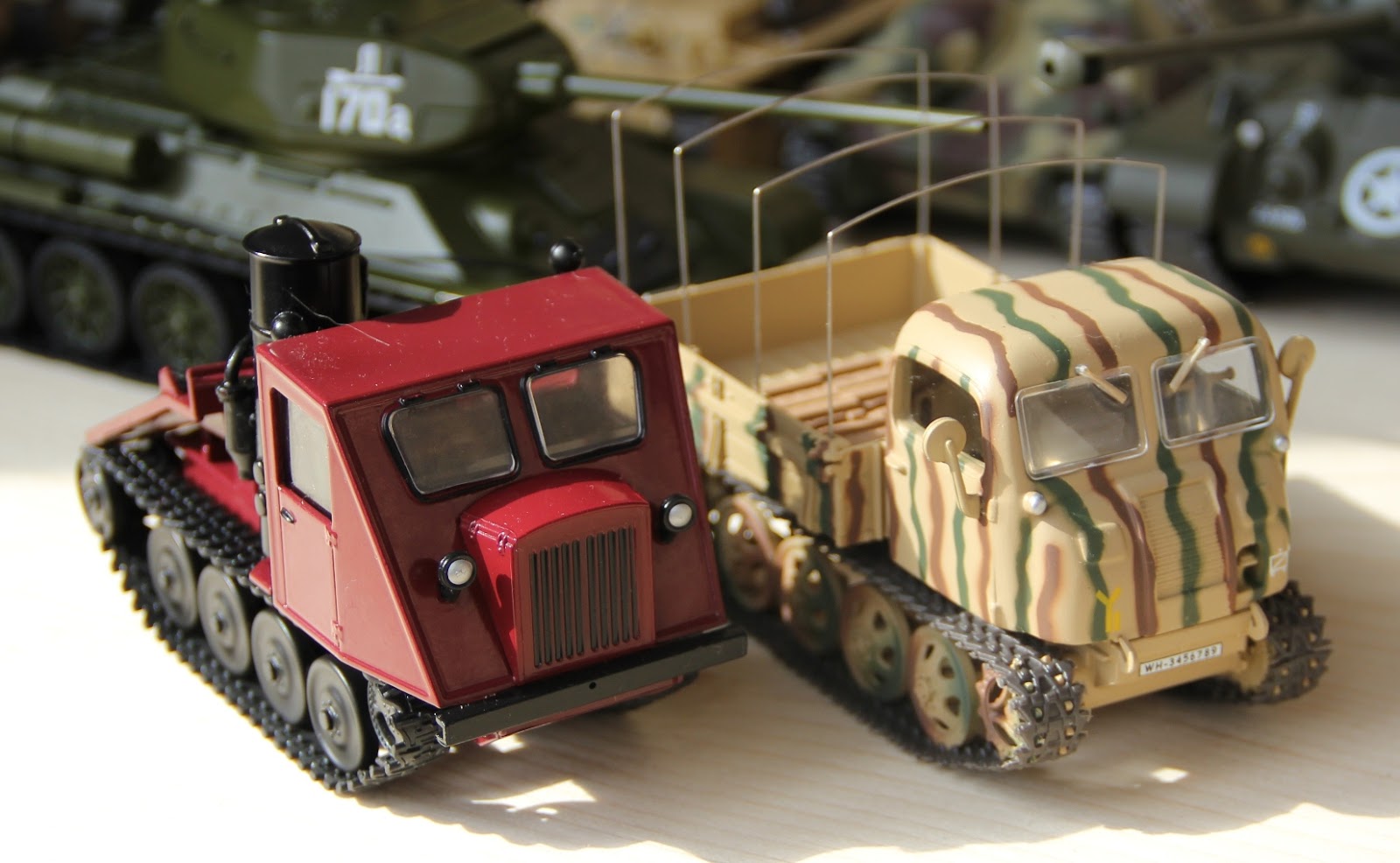

Родственники по принуждению
История создания КТ-12
http://medform.net/14550-istoriya-poyavleniya-trelevochnogo-traktora-14-foto-tekst.html

https://made-in-ussr.d3.ru/tiagach-rso-i-trelevochnyi-traktor-kt-12-2196378/?sorting=rating

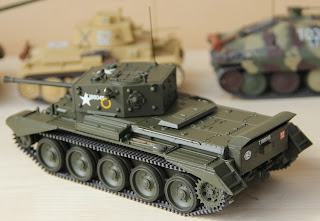

Британский танк Cruiser Mk. VI Crusader III (A15) (1943)

Масштаб 1/43

Производитель модели Ixo (Франция-Китай)

Итальянский танк Fiat-Ansaldo M 13/40

Масштаб 1/43

Производитель модели IXO (Франция-Китай)

Французский танк Somua S 35 (1940)

Масштаб 1/43

Производитель модели Cobra-Ixo (Франция-Китай)

Pz.Kpw V Panther Ausf A (sdkfz 171)

Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

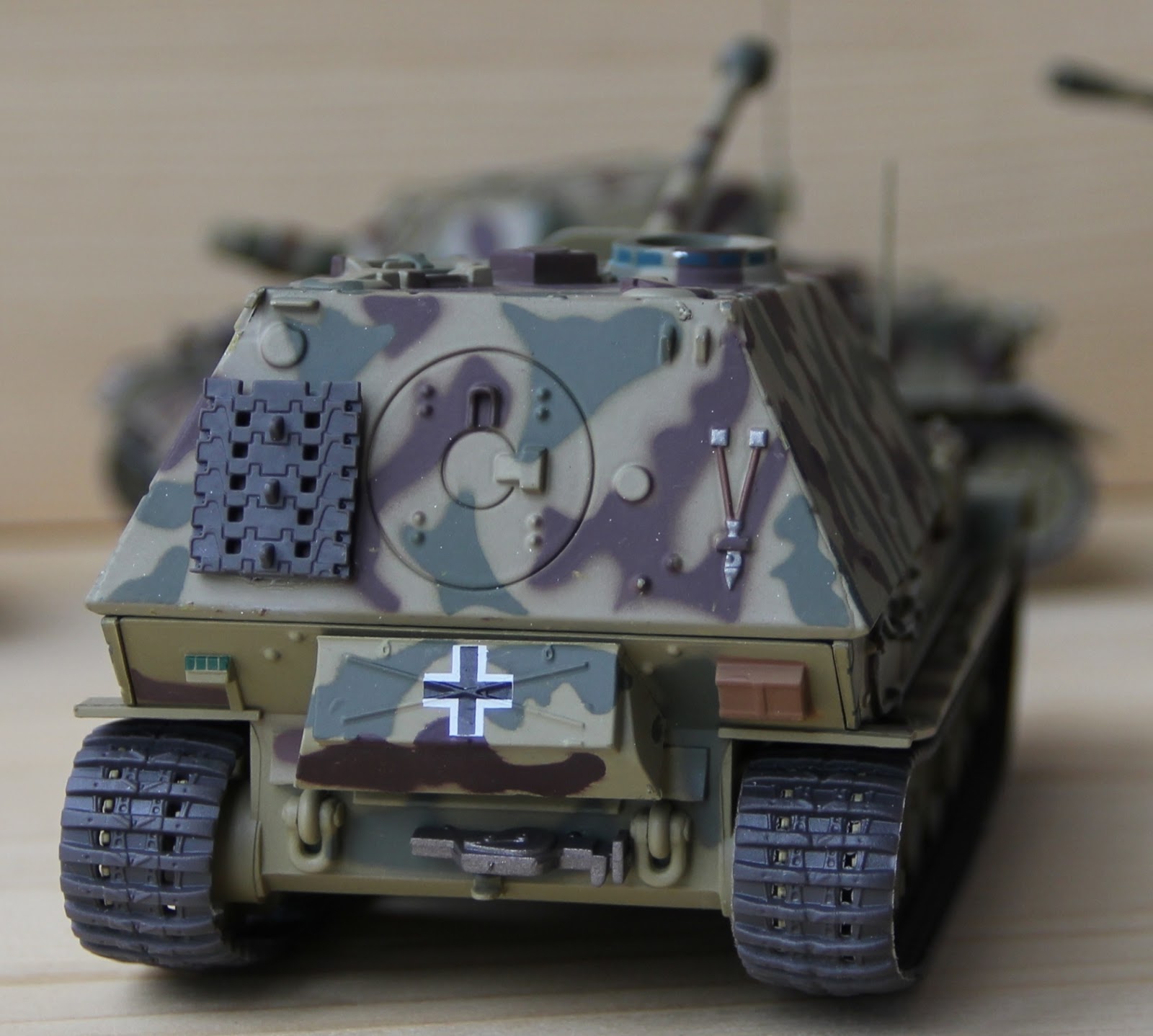

Panzerjager Tiger(p) Elefant (sdkfz 184)

Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

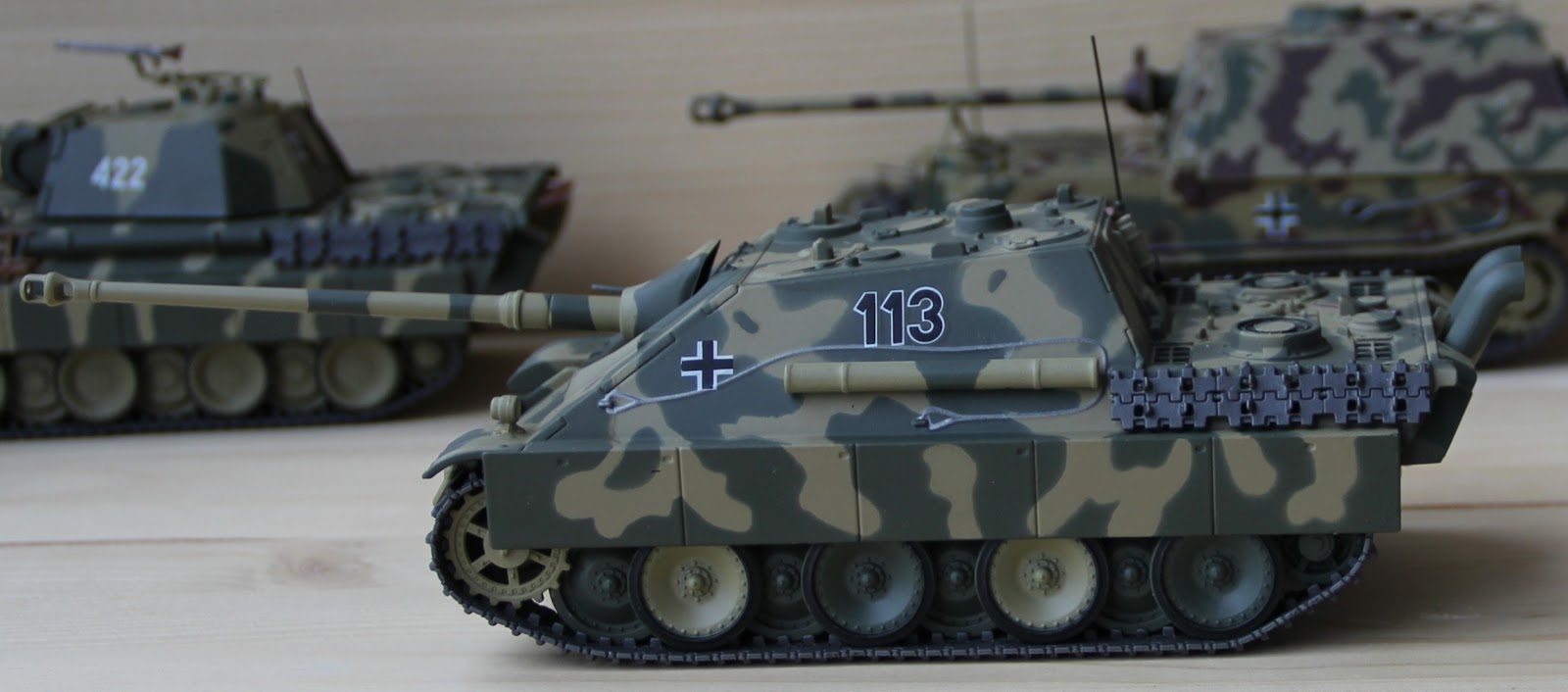

Panzerjager V Jagdpanther (Sd.Kfz. 173)

Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

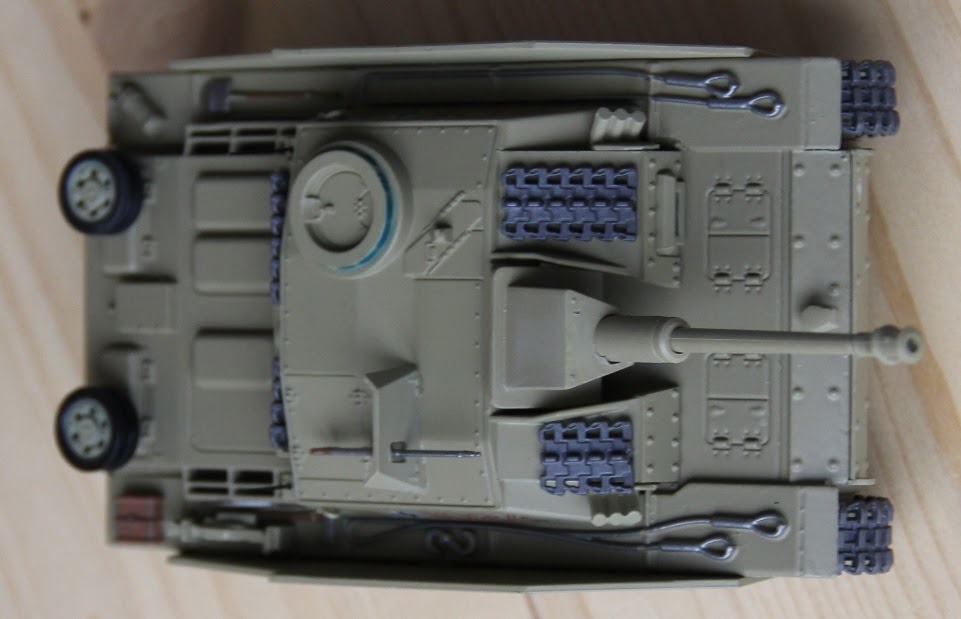

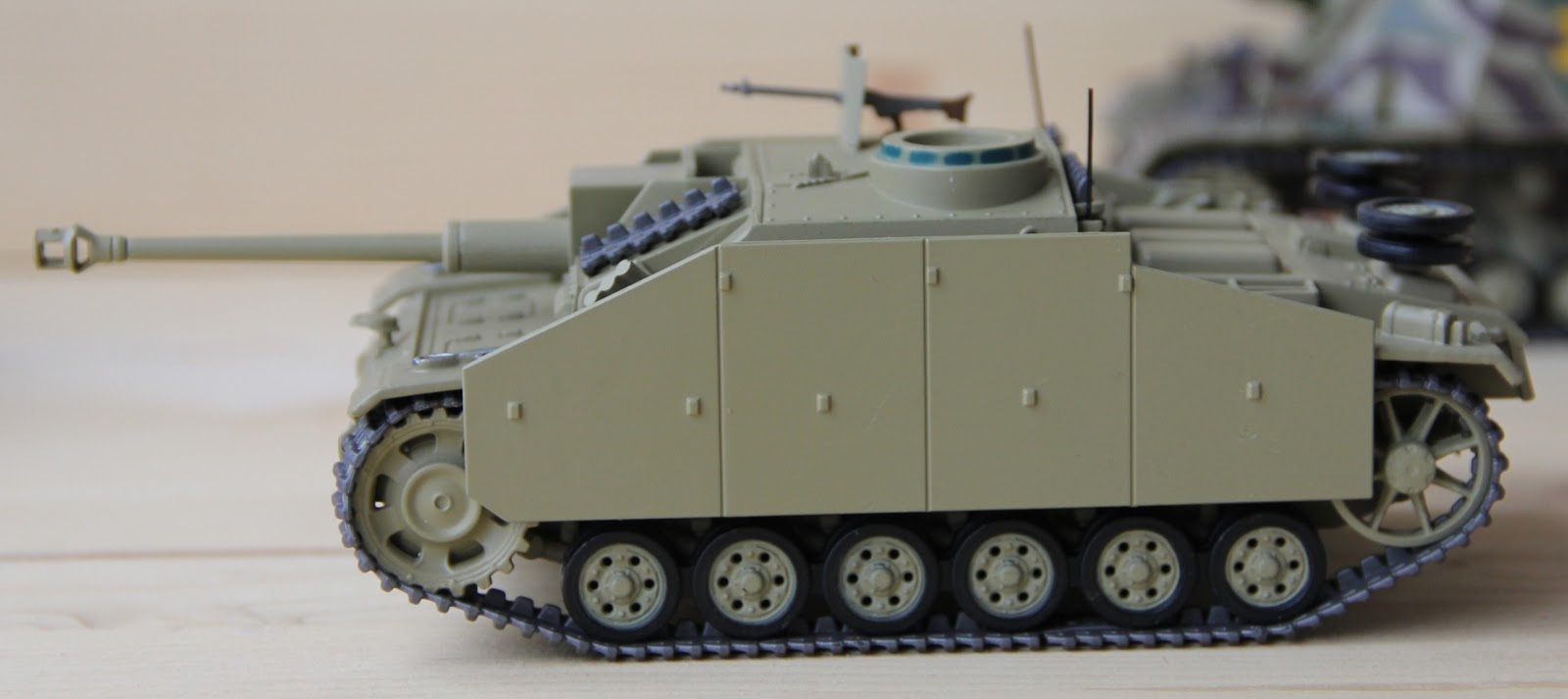

StuG.III Ausf.G(Sd.kfz 142/1)

Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

Sturmpanzer IV Brummbar (sdkfz 166)

 Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

Pz.Kpw VI Tiger Ausf (sdkfz 181)

Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

Тяжелый танк «Короле́вский тигр» Panzerkampfwagen VI Ausf. B «Tiger II» («Königstiger») Sd.Kfz. 182

Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

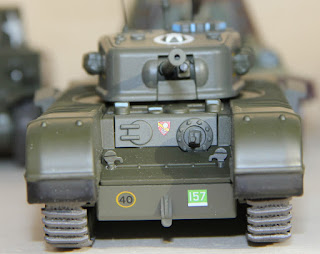

Британский танк Mk IV Churchill Mk.VII (1944)

Масштаб 1/43

Производитель модели Ixo (Франция-Китай)

M4A3 (76mm) Sherman

Масштаб 1/43

Производитель модели Ixo-Altaya (Франция-Китай)

SPW-152 (БТР-152В) ННА ГДР

Масштаб 1/43

Производитель модели Китай

ЧЕРТЕЖ Т-34 В МАСШТАБЕ 1: 43

Модели, сделанные в эпоху перехода от развитого социализма к недоразвитому капитализму

Это было в те далекие времена когда народ жадно читал журнал «Танкомастер» http://zhurnalko.net/=weapon/tankomaster/1991-01

Но самое интересное они не развалились, держатся. Материал в основном полистирол.

Чертежи Тигра из Юного техника, по БТ не помню. Потом началось засилье 35 масштаба, хотя 43 мне нравится больше. Поэтому решил вернуться к истокам, используя последние достижения научно-технического прогресса.

Неизвестный производитель

Модель танка Пантера в м 1:43

Вопрос к сообществу, кто производил данную модель, вроде был еще Т-34.

Модель из пластика.

Купил тут  https://vk.com/club147816999

Чертежи Т-34

http://drawingstanks.blogspot.com/2014/02/t-34.html

Советского легкие танки и САУ созданные на базе  плавающего танка Т-40

http://drawingstanks.blogspot.com/2013_04_14_archive.html

Танковые башни завода № 112

http://drawingstanks.blogspot.com/2014/03/112.html

ЧЕРТЕЖИ КВ

http://drawingstanks.blogspot.com/2014/03/blog-post.html

Приключения иностранцев в Советской России

http://drawingstanks.blogspot.com/2014/04/42-1942.html

Легкий танк А-20 (модернизация танка БТ)

http://drawingstanks.blogspot.com/2014/06/20-20.html

ТРОФЕИ КРАСНОЙ АРМИИ

http://drawingstanks.blogspot.com/2014_07_13_archive.html

70 ЛЕТ ПОБЕДЫ

http://drawingstanks.blogspot.com/2015/05/70.html

Тяжелые танки ИС

https://drawingstanks.blogspot.com/2015/12/httpzhurnalko.html
