Румынская САУ TACAM T-60 на базе танка Т-60 вооруженная советской пушкой Ф-22
НИБТ полигон (п. Кубинка)
Лёгкий немецкий танк Panzerkampfwagen II Sd Kfz 121
PzKpfw II Ausf.C (НИБТ полигон (п.Кубинка). Захвачен частями РККА в Польше осенью 1939 г.
Чертежи PzKpfw II Ausf.C
.jpg)
Чертежи ходовой части PzKpfw II Ausf.C
PzKpfw II Ausf.C (место съемки неизвестно). Фото из фонда НКТП.
Немецкая противотанковая САУ "Мардер II" вооруженная советской пушкой Ф-22 (Pz Sfl fur 7.62 cm PaK 36(r) (SdKfz 132)( НИБТ полигон (п. Кубинка)
Лёгкий немецкий танк Panzerkampfwagen III (Sd Kfz 141)
PzKpfw III Ausf. J ( НИБТ полигон (п. Кубинка)
До Москвы не доехал. Подмосковье, весна 1942 г.
Чертежи компоновки корпуса PzKpfw III
Немецкая САУ Sturmgeschütz III (Sd.Kfz.142)
StuG III AusF (НИБТ полигон (п. Кубинка)
Средний немецкий танк Panzerkampfwagen IV ( Sd.Kfz.161)

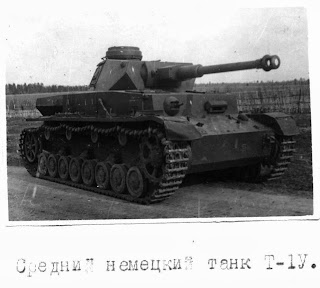

Средний немецкий танк Pz.Kpfw.IV Ausf.G ( Sd.Kfz.161/2)(НИБТ полигон (п. Кубинка)
Немецкая ЗСУ «Шаровая молния» Flakpanzerkampfwagen IV (3 cm M.K. 103 Zwilling), «Кугельблиц» (Kugelblitz)

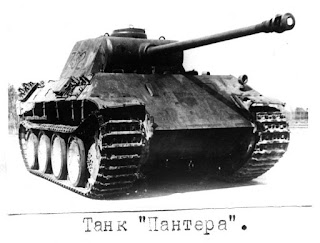

Немецкий танк"Пантера" ( PzKpfw V "Panther" Sd Kfz 171)
Немецкий танк"Пантера" ( PzKpfw V "Panther" Ausführung D2) на площадке завода № 100 (г.Челябинск).

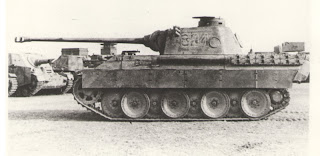

Немецкий танк"Пантера" ( PzKpfw V "Panther"Ausführung D2), НИБТ полигон (п. Кубинка).
Немецкий танк"Пантера" ( PzKpfw V "Panther"Ausführung D2), Челябинский механико-машиностроительный институт (Фото из собрания Алексея Хлопотова) http://gurkhan.blogspot.ru/2012/01/477.html)

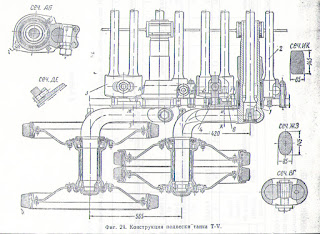

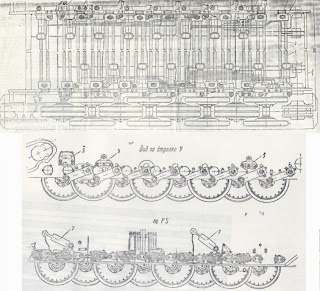

Чертежи ходовой части PzKpfw V "Panther"
«Бронированная ремонтно-эвакуационная машина „Пантера“» (Bergepanzerwagen Panther) Sd.Kfz.179
Немецкий тяжелый танк «Тигр» Pz.Kpfw.VI

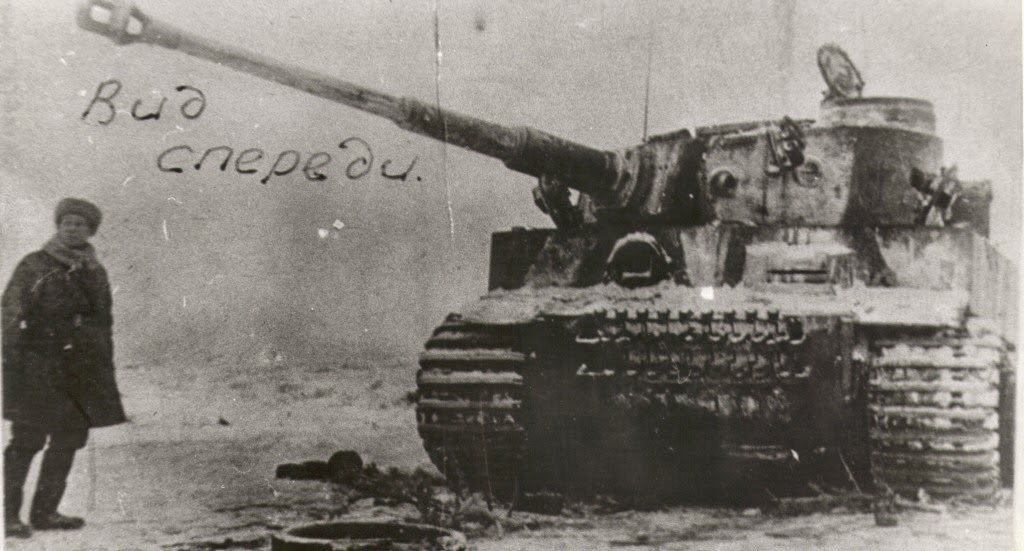

Тяжелый танк Тигр брошенный немецкими войсками в районе Рабочего поселка № 5 с башенным номером 121 и номером шасси 250004, это первый Тигр захваченный РККА.
Он же на НИБТ полигоне (п. Кубинка).
Вторым захваченным РККА танком Тигр стал танк с башенным номером 100. В последствии данная машина экспонировалась на выставке трофейного вооружения в ЦПКО им. Горького. В начале весны 1943 г. в рамках выполнения Постановления ГКО по усилению мер противотанковой обороны была расстреляна на полигоне НИБТ (п. Кубинка), после чего опять была выставлена в парке. По немецким данным числится подорванным, но по всей видимости с подрывом как-то не сложилось.
На выставке трофейного вооружения в ЦПКО им. Горького.
На выставке трофейного вооружения в ЦПКО им. Горького после испытаний.
Чертежи ходовой части танка Тигр, выполненные скорее всего в 1943 г.
Немецкая САУ «Фердинант» (Sdkfz 184 «Ferdinand»)
По этой САУ информация тут http://grayknight.narod.ru/Ferds_Kursk_43/Ferds_Kursk_43.htm
На выставке трофейного вооружения в ЦПКО им. Горького

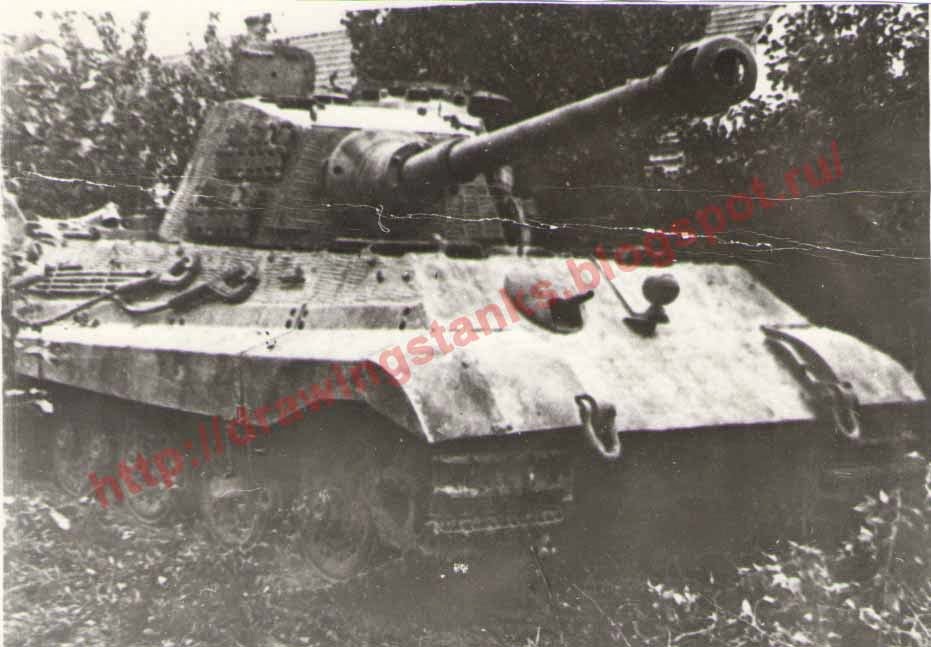

Тяжелый танк «Короле́вский тигр» Panzerkampfwagen VI Ausf. B «Tiger II» («Königstiger») Sd.Kfz. 182
"Танк N 502 был обнаружен стоящим во дворе дома на окраине деревни. Причина по которой экипаж бросил машину осталась неясной. Скоре всего, поскольку деревня Оглендув была взята одним стремительным броском наших танков, экипаж просто бежал, не успев воспользоваться своей машиной. Машина была полностью боеготовая, в танке был боекомплект и достаточный запас топлива. Причем танки № 102 и № 502 были командирскими и имели дополнительные средства связи. По найденной в машине № 502 технической документации выяснилось, что она прошла всего 444 км. При попытки запустить двигатель он завелся " с пол оборота".
Танк № 502 по состоянию на 7.09.2016 г.
Танк № 102 до испытаний обстрелом и после.
НИБТ Полигон
На выставке трофейного вооружения в ЦПКО им. Горького.
Чертежи Королевского Тигра, выполненные французскими конструкторами после войны. Использовали они трофейную КД или обмеряли живые машины я не знаю, но это, пожалуй, лучшие, что есть на сегодняшний день.
Более подробно историю о захвате Королевских тигров можно прочесть здесь :
Дизельный двигатель воздушного охлаждения
фирмы «Зиммеринг» Sla 16.
Статья про немецкие танковые дизельные двигатели
Немецкая противотанковая САУ "Носорог" (Nashorn 8.8 cm PaK 43/1 auf PzKpfw IV) на площадке завода № 100 (г.Челябинск)
Трофейная немецкая противотанковая САУ на шасси тяжолого танка

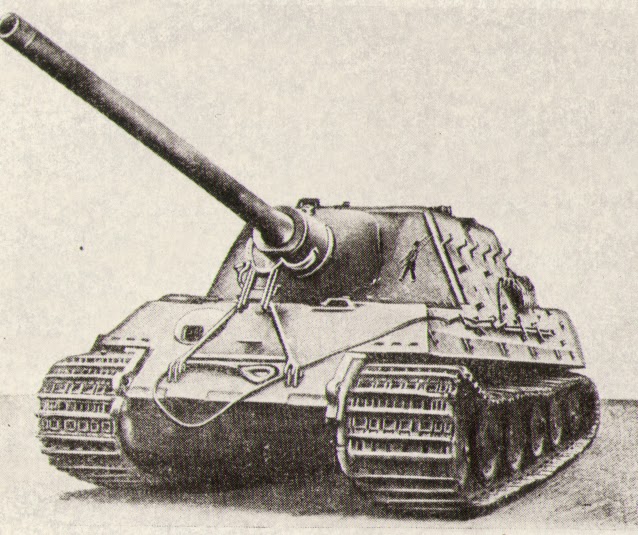

"Тигр II" "Ягдтигр" Sd. Kfz 186.
Место съемки неизвестно, была вывезена в СССР, обратите внимание на изображение трубочиста на лобовой броне.
Немецкая опытная САУ «Упрямый Эмиль» (12,8 cm Selbstfahrlafette auf VK3001(H) «Sturer Emil»). САУ создана на базе опытного образца танка Panzer IV компании Henschel — VK3001(H). Основное вооружение — 128-мм пушка PaK 40 L/61.
(https://dzen.ru/media/yuripasholok/tiajelyi-istrebitel-tankov-izpod-stalingrada-65576aaf5eff977b103e6227)
На выставке трофейного вооружения в ЦПКО им. Горького
Пожалуй, один из самых знатных трофеев - немецкий тяжелый танк Маус (Maus) или как было написано на борту первой опытной машины Mäuschen (Мышонок). Трофей является «конструктором», корпус от первого опытного образца башня от второго.
Из личного архива Маршала
Советского Союза Г.К. Жукова «Осмотр трофейных танков в Берлине. Май 1945 г.»
https://goskatalog.ru/portal/#/collections?id=33865017
Данные чертежи корпуса скорее всего относятся ко второй машине или вообще к первой серии которую по понятным причинам сделать не успели. Эту дилемму может разрешить только рулетка. Интересно где у нас лежит архив Германского министерства вооружения?
Чертежи ходовой части и системы охлаждения относятся к первой машине.
Французкий легкий танк "Рено" R-35 (Renault R35)
Французский средний танк "Сомуа" S-35 (Char 1935 S, Somua S35)
Танки "Сомуа" S-35 из состава 211-го танкового батальона, захваченные 9 сентября 1944 года.
Снимки сделаны в сентябре 1944-го года во время участия 38-й бригады в наступлении войск 19-й армии Карельского фронта на Канадалкшском направлении против войск немецкого 36-го армейского корпуса, проходившего в период с 5-го по 23-е сентября и завершившегося освобождением села Алакуртти и выходом советских войск на советско-финскую границу. В ходе наступления 38-я гвардейская танковая бригада, вместе с 67-й и 104-й стрелковой дивизией, была включена в состав обходящей группировки 19-й армии, совершившей обход Алакуртти с юга, с попутным форсированием реки Тунтсайоки. В ходе операции, взвод гвардии лейтенанта Кухаренко был придан 217-му стрелковому полку 104-й стрелковой дивизии. На первом этапе операции, с 6-го сентября танки 3-го батальона бригады прокладывали по сложной лесисто-болотистой и горно-каменистой местности колонный путь подразделениям стрелкового полка. Вечером 9-го сентября танкисты и пехотинцы вышли к шоссе Миоккалахти - Куолоярви. В дальнейшем, в ходе боев 10-11-го сентября силами подразделений было перерезано шоссе и разгромлен немецкий опорный пункт в Миоккалахти, при этом танк Кухаренко первым ворвался в немецкий опорный пункт. В ходе боя за опорный пункт по меньшей мере было подбито 2 и захвачено 2 танка Somua S-35 из состава немецкого 211-го танкового батальона. За действия во время обходного манёвра и бои за опорный пункт Николай Иванович Кухаренко удостоен звания Героя Советского Союза (присвоено указом от 24 апреля 1945-го года) https://477768.livejournal.com/6751514.html
На выставке трофейного вооружения в ЦПКО им. Горького.
Так "Сомуа" выглядел у прежних владельцев.

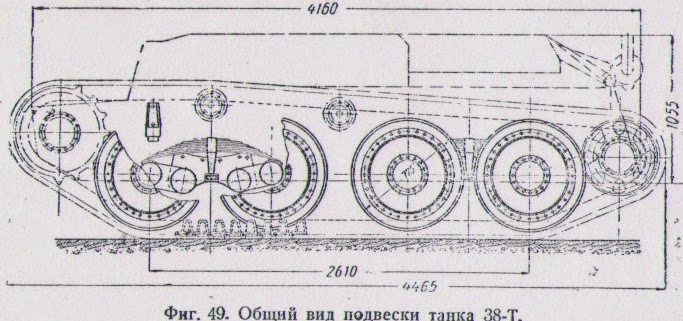

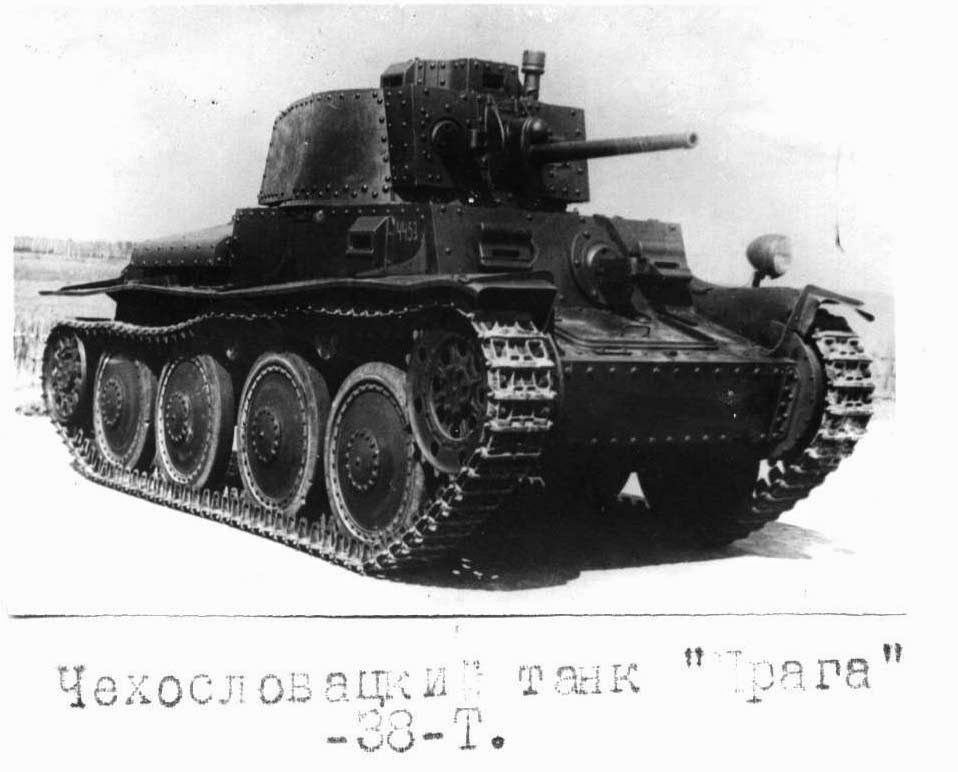

Чешские легкий танк LT vz.38
(Panzerkampfwagen 38(t), Pz.Kpfw.38(t))
Испытания на НИБТ полигоне
НИБТ полигон (скорее всего г. Казань 1942 г.)
Итальянский легкий танк Fiat L6/40
Carro Armato Fiat L6/40
Финский легкий танк «Виккерс» Мк Е. мод.F

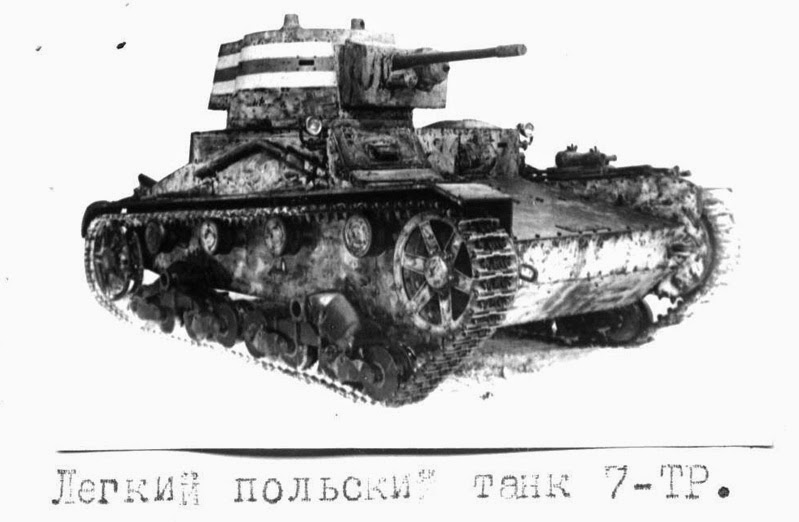

Польский легкий танк 7 ТР

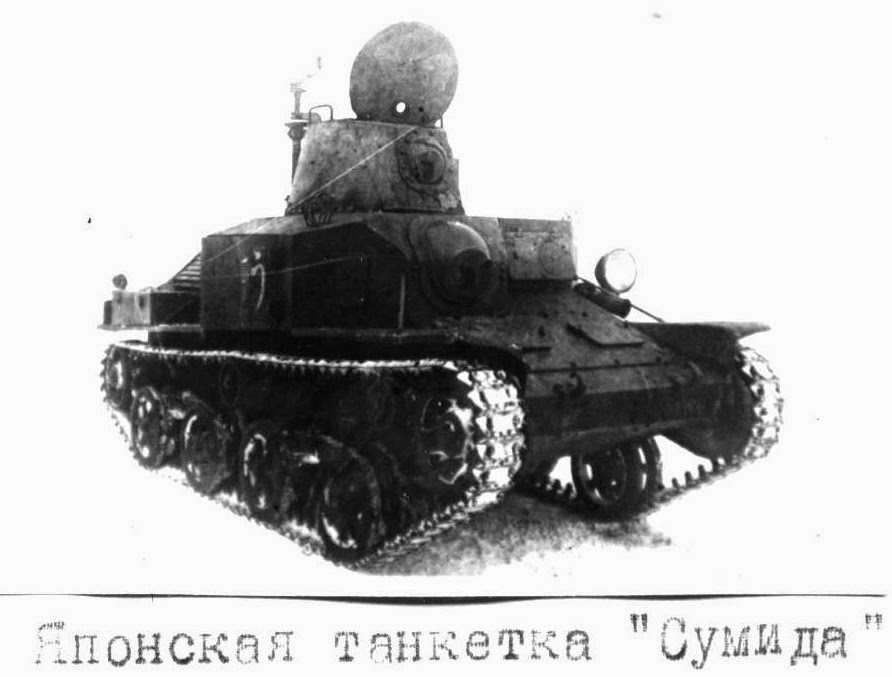

Японская модернизированная танкетка (первоначально классифицировалась как "тяжелый бронеавтомобиль") Тип 92
Чертежи Т-34
Советского легкие танки и САУ созданные на базе плавающего танка Т-40
Танковые башни завода № 112
ЧЕРТЕЖИ КВ
Приключения иностранцев в Советской России
Легкий танк А-20 (модернизация танка БТ)
ТРОФЕИ КРАСНОЙ АРМИИ
